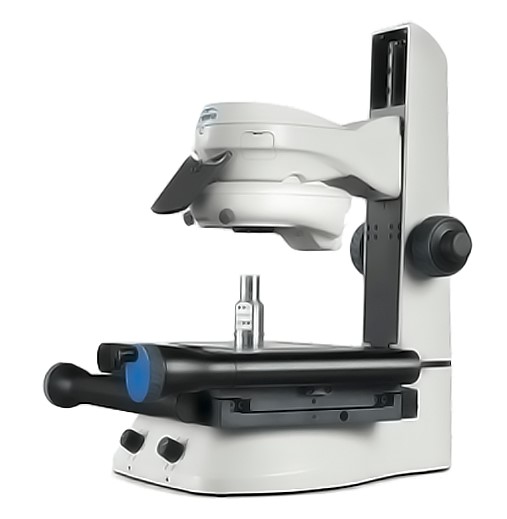

Видеоизмерительный микроскоп Swift
Встроенное программное обеспечение работает с проектами популярных САПР и конвертирует полученные результаты в поддерживаемый формат.
Имеется свидетельство об утверждении средств измерений СИ РФ.
Видеоизмерительный микроскоп Swift используется для бесконтактных линейных, площадных и угловых измерений в машиностроительной, приборостроительной и электротехнической промышленностях, при контроле металлических, пластиковых и резиновых изделий.
Конструкция комплекса бесконтактных измерений позволяет проводить работы с образцами высотой до 100мм, не нарушая целостность высокоточных изделий. Работая с крупногабаритными деталями, можно убрать закалённое стекло предметного столика и установить их на нижний уровень стола, отвечающий, за перемещение по X оси.
Основные преимущества
Прибор Swift обладает широким функционалом, способен выполнять все измерения (кривые второго порядка, волнистость, отклонения от центров, шаг резьбы, полусферу, переходные отверстия и др.) с высокой точностью.
Благодаря запатентованной технологий Dynoscope, оператор может проводить больше измерений без пропуска ошибок и погрешностей. Микроскоп Swift используется на различных производствах, на данный момент, в России установлено более 100 таких систем.
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.
Оплата
Выберите оптимальный способ оплаты.
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Вы можете выбрать один из трёх вариантов оплаты:
При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель подписывает товаросопроводительные документы, вносит денежные средства и получает чек.
Также оплата наличными доступна при самовывозе из магазина, оплаты по почте или использовании постамата.
При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card. Чтобы оплатить покупку, вас перенаправит на сервер системы ASSIST, где вы должны ввести номер карты, срок действия, имя держателя.
Вам могут отказать от авторизации в случае:
- если ваш банк не поддерживает технологию 3D-Secure;
- на карте недостаточно средств для покупки;
- банк не поддерживает услугу платежей в интернете;
- истекло время ожидания ввода данных;
- в данных была допущена ошибка.
В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.
Безналичным расчётом можно воспользоваться при курьерской доставке, использовании постамата или самовывоза из магазина.
Для оплаты вы можете воспользоваться одной из электронных платёжных систем:
- PayPal;
- WebMoney;
- Яндекс.Деньги.
Вас перенаправит на страницу платежного сервиса, следуя инструкциям, заполните правильную форму.
| Страна-производитель | Великобритания |
| Система | Оптическая безокулярная технология и видеоизмерения |
| Метрологические характеристики | Заявленные погрешности по осям X и Y 5+(6,5L/1000); |
| Номер в Госреестре средств измерений РФ | GB.C.27.004.A № 68537 |
| Метод калибровки¹ | NLEC |
| Максимальный измеряемый размер по оси Z | 10-12 см - при подборе соответсвующего объектива |
| ПО | Интуитивно понятный, дружественный интерфейс, адаптированный, на русском языке |
| Инструменты измерения² | Измерение как на видео, так и с помощью оптики с помощью безокулярной моноскопической головы. |
| Диапазон увеличений |
До 400х Гибридное увеличение До 100х макрообъективы |
| Число измеряемых координат | 2 |
| Размеры измерительной платформы | 200 х 100 мм |
| Калибровка измерительной платформы | По методу коррекции нелинейных погрешностей (NLEC) |
| Разрешение энкодера | 1 мкм |
| Предельная масса измеряемой детали | 10 кг |
| Точность измерений |
U952D = 7+(6.5L/1000) мкм. где L = длина в мм |
| Габариты | 680 х 430 х 480 мм |
| Потребляемая мощность | не более 350 Вт |
| Видеокамера | Цветная CCD камера высокого разрешения |
| Оптика | Двухокулярная, моноскопическая, сфокусирована на бесконечность, отцентрирована визиром для обоих глаз |
| Увеличение | 10х, 20х (стандартная комплектация), 50x |
| Максимальна высота измерения | 100 мм |
| Освещение | Сдвоенные полукоаксиальные спот-лампы или холодный светодиодный осветитель |
