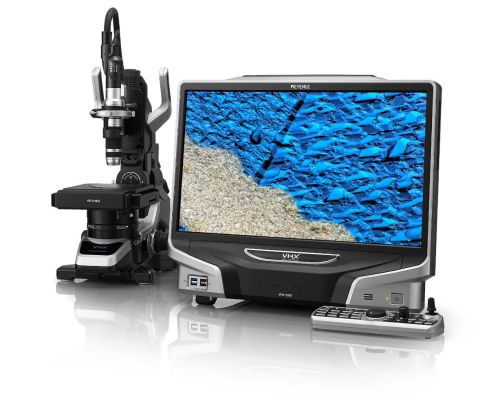

Микроскоп Keyence VHX-5000: полностью сфокусированное наблюдение без необходимости пользовательской настройки
Получение полностью сфокусированного изображения занимает меньше секунды. Для наблюдения другой области, переместите столик, сфокусированное изображение появится автоматически. Серия VHX предоставляет возможность наблюдения полностью сфокусированных изображений без необходимости ручной композиции глубины или настройки фокуса.
Традиционно
VHX-5000
Получение полностью сфокусированного изображения и 3D данных занимает меньше секунды
Модель |
VHX-2000R | VHX-500FE | ||
Камера |
Тип камеры |
1/1.8, 2.11 million-pixel CCD сенсор Всего пикселей: 1688 (H) x 1248 (V) Эффективных пикселей: 1628 (H) x 1236 (V) Отображаемое разрешение: 1600 (H) x 1200 (V) |
1/1.8, 2.11 million-pixel CCD сенсор Всего пикселей: 1688 (H) x 1248 (V) Эффективных пикселей: 1628 (H) x 1236 (V) Отображаемое разрешение: 1600 (H) x 1200 (V) |
|
Метод сканирования |
Прогрессивный | Прогрессивный | ||
Скорость съемки |
15 к/сек и 28 к/сек доступный выбор | 15 к/сек и 28 к/сек доступный выбор | ||
Разрешение |
2 мегапикселя |
1600x1200 около 1000 TV линий | 1600x1200 около 1000 TV линий | |
6 мегапикселей |
1600 (H) x 1200 (V)около 1200 TV линий 2 МП x 3CCD (Прекрасное отображение цветов) |
- | ||
8 мегапикселей |
3200 (H) x 2400 (V)около 1600 TV линий | |||
18 мегапикселей |
4800 (H) x 3600 (V)около 2000 TV линий | |||
54 мегапикселя |
4800 (H) x 3600 (V)около 2000 TV линий 18 МП x 3CCD (Прекрасное отображение цветов) |
|||
Высокий динамический диапазон |
16-bit динамический диапазон RGB данные о каждом пикселе | - | ||
Усиление |
AUTO, NORMAL, PRESET | AUTO, NORMAL, PRESET | ||
Электронный затвор |
AUTO, MANU, OFF, 1/15, 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/5000, 1/9000, 1/19000 | AUTO, MANU, OFF, 1/15, 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/5000 | ||
Перезарядка затвора |
0.2 sec. to 17 sec. Can be set in increments of 0.1 sec. | 0.2 sec. to 17 sec. Can be set in increments of 0.1 sec. | ||
Баланс белого |
Auto, Manual, One-push set, Preset (2700K, 3200K, 5600K, 9000K) | Auto, Manual, One-push set, Preset (2700K, 3200K, 5600K, 9000K) | ||
Корректировка фокальной плоскости |
Не требуется | Не требуется | ||
LCD монитор |
Размер |
Colour LCD (TFT) 17" | Colour LCD (TFT) 15" | |
Размер блока |
365.76 (H) x 228.6 (V) mm | 304.5 (H) x 228.4 (V) mm | ||
Физический размер пикселя |
0.1905 (H) x 0.1905 (V) mm | 0.1905 (H) x 0.1905 (V) mm | ||
Число пикселей |
1920 (H) x 1200 (V) (WUXGA) | 1600 (H) x 1200 (V) (UXGA) | ||
Количество отображаемых оттенков |
Около 16,770,000 цветов | Около 16,770,000 цветов | ||
Яркость |
270 cd/m² | 200 cd/m² | ||
Контраст |
450:1 | 500:1 | ||
Угол обзора |
±80° (по горизонтали),±70° (по вертикали) | ±85° (по горизонтали),±85° (по вертикали) | ||
CD-R/CD-RW/DVD привод |
Устройство |
DVD мульти привод | CD-R/CD-RW привод | |
Диски |
CD-R/CD-RW/DVD±R/DVD±R DL/DVD±RW/DVD-RAM | CD-R/CD-RW | ||
Емкость |
4.7 GB | 700 MB | ||
Встроенный жесткий диск |
Емкость |
500 GB (включая 80 GB зарезервированного места), около 2.1 млн изображений 1600x1200 | 80 GB около 400000 изображений 1600x1200 со сжатием или 13334 изображений без сжатия | |
Формат изображений |
JPEG/HD Photo (со сжатием), TIFF (без сжатия) | JPEG (со сжатием), TIFF (без сжатия) | ||
Максимальныйразмер исследуемого поля |
20000 (H) x 20000 (V) (при сшивке изображений) | 1600 (H) x 1200 (V) пикселей | ||
Источник света |
Тип лампы |
12V, 100W, Галогеновая лампа | 12V, 100W, Галогеновая лампа | |
Срок службы |
1000 часов | 1000 часов | ||
Цветовая температура |
3100 K (при максимальной интенсивности) | 3100 K (при максимальной интенсивности) | ||
Выходы |
Видео выход |
DVI (1920 x 1200 пикселей) | Analog RGB(1600 x 1200 пикселей) | |
Частота обновления |
Специальный LCD |
75 kHz (H), 60Hz (V) | 75 kHz (H), 60Hz (V) | |
Внешний монитор |
75 kHz (H), 60Hz (V) | 75 kHz (H), 60Hz (V) | ||
Входы |
Мышь |
Поддерживает USB мышь | MINI-DIN (DOS/V- совместимая PS/2 мышь) | |
Клавиатура |
Поддерживает USBклавиатуру | MINI-DIN (DOS/V PS/2) | ||
Внешний пульт управления |
Pause/Recording, Non-voltage input (Contact/Noncontact) | Pause/Recording, Non-voltage input (Contact/Noncontact) | ||
Интерфейс |
LAN |
RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) | RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) | |
USB 2.0 |
8 types | 4 types: Special printer port x 1, External storage connection port x 3 | ||
Питание |
Напряжение питания |
100 to 240 VAC, 50/60 Hz | 100 to 240 VAC, 50/60 Hz | |
Потребляемая мощность |
340 VA | 310 VA | ||
Условия окружающей среды |
Температураокружающей среды |
5-40°C | 5-40°C | |
Относительная влажность |
35-80% | 35-80% | ||
Вес |
Контроллер |
Около 11.6 кг | Около 12.5 кг | |
Камера |
Около 1 кг (VHX-1100) Около 0.9 кг (VHX-1020) |
Около 0.88 кг | ||
Консоль |
Около 0.4 кг | Около 0.25 кг | ||
Размеры (включая выступающие части) |
420x416x181 мм (в сложенном состоянии) | 382x425x162 мм | ||
Устройство фокусировки и XY перемещений
| Z привод | XY стол | |||
Модель |
VHX-S90F |
VHX-S15F |
VHX-S90BE |
|
Двигатель |
2-фазовый шаговый двигатель | 5-фазовый шаговый двигатель | 2-фазовый шаговый двигатель | |
Разрешение |
1 μm | 0.05μm | 1 μm | |
Перемещение по Z координате |
Электронное: 29мм, Ручное: 33мм | Электронное: 15мм | - | |
XYθ размер стола |
- | - | Верхняя поверхность 171 мм × 168 мм (центральный диск ø100 ø3.94") | |
Ход столика по координатам XY |
- | - | ±20 мм ±0.79" | |
Скорость перемещения столика XY |
- | - | 10 мм/с (max) | |
θ угол поворота |
- | - | ±90" | |
Увеличения, совместимые с проходящим светом |
- | - | 20x или более | |
Питание |
Напряжение питания |
12 VDC 1.5A | 100 to 240 VAC, 50/60 Hz | 100 to 240 VAC, 50/60 Hz |
Потребляемая мощность |
18 VA | 70 VA | 50 VA | |
Условия окружающей среды |
Температураокружающей среды |
5 to 40°C | 5 to 40°C | 5 to 40°C |
Относительная влажность |
35 to 80% | 35 to 80% | 35 to 80% | |
Вес |
2.2 кг | VHX-S15CE: 3 кг·VHX-S15F: 3.2 кг·VHX-S15H: 1.3 кг | 14 кг (VHX-S90BE) 3 кг (XYθ только столик) | |
Предельная нагрузка |
- | - | 1 кг | |
СПЕЦИФИКАЦИЯ (ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ/ФУНКЦИИ)
| Модель | VHX-2000E | Консоль поддерживает |
VHX-500FE | Консоль поддерживает |
|
| Функции контроллера | Сверхвысокое разрешение (RGB фильтры) | Есть | + | – | |
| Автоматическая сшивка изображения в 3D | Есть | + | – | ||
| Автоматическая сшивка изображения в 2D | Есть | + | – | ||
| HDR функция | Есть | + | – | ||
| Получение мультифокальных изображений | Мультифокальные изображения с заданным шагом | Мультифокальные изображения с заданным шагом | + | ||
| Есть | + | Есть | + | ||
| 3D симуляция освещения | Есть | Есть | |||
| 3D сравнение с разделениемэкрана | Есть (Комбинация/Сравнение/Вычитание) | Есть (Комбинация/Сравнение/Вычитание) | |||
| Автофокус | Есть (VHX-S90F и VHX-S15 требуются) | + | Есть (VHX-S15 требуется) | ||
| Навигация | Есть(VHX-90BE требуется) | + | – | ||
| Фокусировка колесом на консоли | Есть (VHX-S90F и VHX-S15 требуются) | + | – | ||
| Быстрое HD изображение | Есть | + | – | ||
| Цифровое увеличение в реальном времени | 0,1-100х | 0,1-100х | |||
| Косопадающее освещение(Для отображения топографии образца) | Есть (Полное или косопадающее освещение) | + | Есть (Полное или косопадающее освещение) | + | |
| e-Preview режим | Автоматический режим отображения 9 различных настроек освещения |
+ | Автоматический режим отображения 9 различных настроек освещения |
+ | |
| Оптимальный контраст | Есть | Есть | + | ||
| Устранение бликов | Есть | + | Есть | + | |
| „Насыщенный” и „резкий” режимы отображения | Есть | Есть | |||
| Скоростной затвор камеры | Есть | + | Есть | + | |
| Подчеркивание краев на изображении | Есть (200 ступеней) | Есть (200 ступеней) | |||
| Гамма коррекция изображения | Есть | Есть | |||
| Коррекция вибраций камеры | Есть (в режиме живого изображения) | + | Есть (в режиме живого изображения) | + | |
| Разделение экрана | Вертикальное/горизонтальное/4 части | Вертикальное/горизонтальное/4 части | |||
| Запись видео/воспроизведение видео | 28 к/сек. (800 x 600), 15 к/сек. (1600 x 1200) |
– | |||
| Запись изображений через временные интервалы | Есть | Есть | |||
| Альбом быстрого просмотра | Есть | – | |||
| Функция сохранения параметров освещения | Есть | – | |||
| Изменение экспозиции | Регулировка выдержки и усиления камеры | + | Регулировка выдержки и усиления камеры | ||
Измерительные функции | DOUBLE‘R функция | Есть | – С использованием доп. оборудования |
||
|---|---|---|---|---|---|
| Измерения на HD изображениях | Есть | – | |||
| Расстояние, угол, радиус и т.д. | Есть | Есть | |||
| Автоматические измерения одним щелчком | Есть | – | |||
Автоматический подсчет/ измерительные функции |
Есть | Есть | |||
| Измерение площадей | Есть | – | |||
| Автоматическое измерение площадей | Есть | – | |||
| Масштабная шкала и сетка | Есть | + | Есть | ||
| Калибровка по нажатию кнопки | Есть | + | – | ||
| Автокалибровка | Есть | Есть | |||
| Поиск кромок при измерениях | Есть | – | |||
| Дисплей данных при измерениях | Есть | – | |||
| Специальный дисплей для проведения измерений | Есть | – | |||
| Дополнительные функции измерений | Есть | Есть | |||
| CSV экспорт | Есть | Есть | |||
XY измерительная система | XY стол | Есть | – | ||
| Отображение большого изображения | Есть | – | |||
Измерительные функции (Опция) | 3D карта высот/масштаб по координате Z | Отображение как во встроенном ПО, так и вCommunication Software | Отображение как во встроенном ПО, так и вCommunication Software | ||
| 3D измерение профиля | Есть | Есть | |||
| 3D измерение объема | Есть | Есть | |||
| 3D измерение расстояний между плоскостями | Есть | Есть | |||
| 3D измерение угла между плоскостями | Есть | Есть | |||
| Автоматическое измерение на сшитых изображениях | Есть | – | |||
Различные функции | Система „все в одном” с одним блоком длязаписи и измерения | Система „все в одном” без необходимости использованиядополнительного программного продукта | Система „все в одном” без необходимости использованиядополнительного программного продукта | ||
| HD совместимая система просмотра | Есть | – | |||
| Байонетный тип крепления | Есть | Есть | |||
| Ввод данных с клавиатуры | Есть | Есть | |||
| Дополнительный пульт | Есть | Есть | |||
| Настройки пользователя | Есть | Есть | |||
| ПК режим | Есть | – | |||
| Руководства пользователя | Есть | Есть | |||
Дополнительное программное обеспечение | ПО для установки на произвольный компьютер | Наличие ПО для установки на дополнительные ПКCommunication Software | Наличие ПО для установки на дополнительные ПКCommunication Software | ||
Программа отображения 3D изображений (Доступна для скачивания на сайте бесплатно) |
Есть | Есть | |||
Программа для просмотра 3D HDR изображений (Доступна для скачивания на сайте бесплатно) |
Есть | – | |||
ПО для просмотра сшитых изображений (Доступна для скачаивания на сайте бесплатно) |
Есть | – | |||
| Измерительное ПО (2D) (Доступно бесплатно) | Есть | – | |||
X-Y ИЗМЕРИТЕЛЬНАЯ СИСТЕМА VH-M100E
Модель | VH-M100E | |
|---|---|---|
Максимальное перемещение по координатам | 100 мм по X и Y координате | |
Разрешение дисплея | ||
Точность измерения | 4 + 0.02L (μm)* | |
Питание | Напряжение | 100 - 240 VAC 50/60 Hz |
Потребляемая мощность | 50VA | |
Условия окружающей среды | Температура | 5 - 40°C |
Относительная влажность | 35 - 80% | |
Вес | 18кг | |
Максимальная нагрузка | 3 кг | |
