Микроскоп IX81: улучшенное соотношение уровня сигнал/шум позволяет получать яркие, высококонтрастные изображения при наблюдении по методу флуоресценции

Идеальный микроскоп для проведения наблюдений по методу флуоресценции обеспечивает яркие и высококонтрастные изображения при минимальном возбуждении, предотвращая повреждение клеток или угасание сигнала. Для определения слабого флуоресцентного сигнала, любой другой фоновый шум должен быть уменьшен. Таким образом, для наблюдения по методу флуоресценции необходимо максимально увеличить сигнал и свести к минимуму фоновый шум.

Способы увеличить сигнал

Использовать объективы с высокой числовой апертурой

Использовать фильтры, настроенные на характеристики длин волн отдельных флуорохромов

Способы уменьшить фоновый шум

Использовать объективы без автофлуоресценции

Использовать оптическую систему, предотвращающую попадание рассеянного света

Использовать кольцевое освещения для снижения автофлуоресценции (Ring slit illumination to reduce Autofluorescence)

Объективы с высоким соотношением уровня сигнал/шум и низкой автофлуоресценцией

Компания Olympus предлагает широкий объективов с высокой числовой апертурой и низкой автофлуоресценцией.

• N.A. W.D. (mm)
• UPLSAPO 10X2 3.1 мм
• UPLSAPO 20X 0.6 мм
• UPLSAPO 40X2 0.18 мм
• UPLSAPO 60XO 0.15 мм
• UPLSAPO 100XO 0.13 мм
• PLAPON60 XO 0.15 мм
• UPLFLN40XO 0.2 мм
• LUCPLFLN 20X 6.6 — 7.8 мм
• LUCPLFLN 40X 2.7 — 4 мм
• LUCPLFLN 60X 1.5 — 2.2 мм

Система зеркал

Компания Olympus разработала уникальные покрытия для флуоресцентных фильтров, значительно улучшающих проводимость и отражение света.

Интерференционные фильтры

Соотношение уровня сигнал/шум было значительно улучшено, благодаря применению новых покрытий.

Кольцевой осветитель IX2-RFRS позволяет уменьшить фоновый шум

Рефлектор

Обычно, для получения многоцветных, флуоресцентных изображений подкрашенных образцов используется multi-bandдихроматическое зеркало. Тем не менее, данный вид зеркала вызывает проблему затемнения флуоресцентных изображений по мере возрастания числа красителей. Компания Olympus разработала специальный рефлектор, независящий от длины волны, и, обеспечивающий высокий уровень проводимости света в диапазоне 430нм – 700нм (94%).

Примеры использования рефлектора

Функция поглощения рассеянного света

Компоненты системы поглощают до 99% рассеянного света, что существенно снижает фоновый шум и позволяет повысить качество изображения.

Широкий выбор комплектующих

Яркое освещение для наблюдения клеток

Компания Olympus предоставляет широкий выбор комплектующих для флуоресцентного освещения. Уровень яркости на малых увеличениях значительно увеличен.

Флуоресцентный осветитель отраженного света

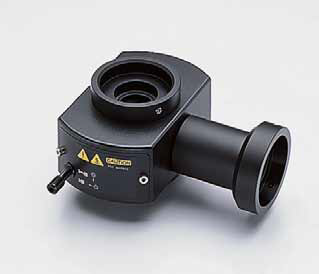

L-образный флуоресцентный осветитель IX2-RFAL

Легкий доступ к блоку поджига и съемная апертура.

Флуоресцентный осветитель IX2-RFA

На 20% ярче предыдущей модели. Идеально подходит для наблюдений, требующих высокого уровня интенсивности света возбуждения.

Осветитель IX2-RFAW

Возможность установки и использования двух источников освещения одновременно.

Осветитель U-DULHA

Возможность установки двух источников освещения, например, галогеновой и ртутной ламп.

Прямоугольная полевая диафрагма U-RFSS

Данная полевая диафрагма позволяет контролировать непосредственно область наблюдения. Например, эффекты фототоксичности и обесцвечивания светом теперь лимитированы областью проведения съемки, что позволяет увеличить яркость и срок жизни клеток во время длительных наблюдений. Полевая диафрагма U-RFSS устанавливается на флуоресцентный осветитель IX2-RFAL.

Узкая полевая диафрагма IX2-RFSPOT

Устанавливается на L-образный осветитель для проведения экспериментов с эффектом обесцвечивания светом.

C-mount TV адаптеры U-TV0.35XC-2, U-TV0.5XC-3, U-TV0.63XC, U-TV1X-2

Данные адаптеры с малым увеличением устанавливаются на левосторонние порты и покрывают диапазон от видимого до ближнего ИК.
