Микроскоп Keyence VK-9700: анализ изображения высокой четкости в истинной цветовой гамме
Объединение Возможности Воспроизводства Цвета Оптического Микроскопа и Системы Наблюдения Высокой Четкости и Глубины Резкости Лазерного Сканирующего Микроскопа.
Система наблюдения высокой четкости и глубины резкости в истинной цветовой гамме
VK-9700 смешивает изображения высокой четкости и контраста, полученные при помощи сканирования коротковолновым источником света с изображениями в истинной цветовой гамме, полученными путем использования источника белого света. Каждое изображение может быть изучено как в объединенном виде, так и по отдельности.
Традиционный метод.
Обычно, все данные о цвете приобретаются при помощи цветной ПЗС камеры, позволяющей вести наблюдение с высокой глубиной резкости. Если информация о цвете светлых объектов получена только с помощью ПЗС камеры, данные контраста будут неточно отображены на экране.
Высокая Четкость

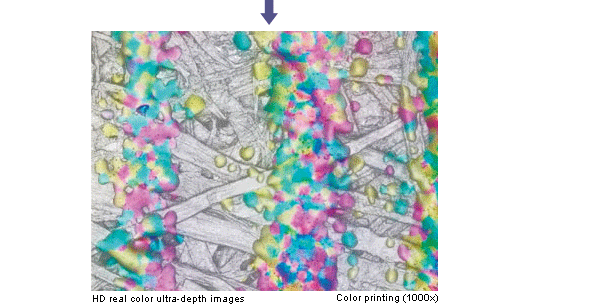

Истинная цветовая гамма, высокая четкость, высокий контраст.
Используя цветную ПЗС камеру, система наблюдения с высокой четкостью и глубиной резкости VK-9700 получает данные о цвете каждого пикселя. Точность данной информации обуславливается настроенным фокусом конфокального лазера.
Далее VK-9700 преобразует полученные данные в изображения высокой четкости и контраста.
Полученные изображения сочетают в себе такие характеристики, как: истинная цветовая гамма, высокая четкость и высокий контраст.
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.
Оплата
Выберите оптимальный способ оплаты.
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Вы можете выбрать один из трёх вариантов оплаты:
При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель подписывает товаросопроводительные документы, вносит денежные средства и получает чек.
Также оплата наличными доступна при самовывозе из магазина, оплаты по почте или использовании постамата.
При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card. Чтобы оплатить покупку, вас перенаправит на сервер системы ASSIST, где вы должны ввести номер карты, срок действия, имя держателя.
Вам могут отказать от авторизации в случае:
- если ваш банк не поддерживает технологию 3D-Secure;
- на карте недостаточно средств для покупки;
- банк не поддерживает услугу платежей в интернете;
- истекло время ожидания ввода данных;
- в данных была допущена ошибка.
В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.
Безналичным расчётом можно воспользоваться при курьерской доставке, использовании постамата или самовывоза из магазина.
Для оплаты вы можете воспользоваться одной из электронных платёжных систем:
- PayPal;
- WebMoney;
- Яндекс.Деньги.
Вас перенаправит на страницу платежного сервиса, следуя инструкциям, заполните правильную форму.
Технические характеристики VK9700
|
Модель |
Микроскоп |
VK-9710 |
|||
|
Контроллер |
VK-9700 |
||||
|
Увеличение на 15” мониторе |
200x |
400x |
1000x |
3000x |
|
|
Увеличение объектива |
10x |
20x |
50x |
150x |
|
|
Диапазон наблюдения/ измерения |
По горизонтали (H): мкм |
1350 |
675 |
270 |
90 |
|
По вертикали (V): мкм |
1012 |
506 |
202 |
67 |
|
|
Рабочее расстояние: мм |
16.5 | 3.1 | 0.35 | 0.2 | |
|
Числовая апертура (N.A.) |
0.3 | 0.46 | 0.95 | 0.95 | |
|
Оптический зум |
1x-6x |
||||
|
Общее увеличение |
200x - 24000x |
||||
|
Оптическая система для наблюдения/измерения |
Конфокальная оптическая система с пинхолом |
||||
|
Измерение по вертикали |
Диапазон измерения |
7 мм |
|||
|
Разрешение дисплея |
0.001 мкм |
||||
|
Повторяемость σ |
0.02 мкм | ||||
|
Измерение по горизонтали |
Разрешение дисплея |
0.001 мкм | |||
|
Повторяемость 3σ |
0.02 мкм |
||||
|
Разрешение изображений |
Количество пикселей |
2048 x 1536, 1024 x 768 |
|||
|
Для ч/б изображений |
14-бит |
||||
|
Для цветных изображений |
8-бит на каждый RGB канал |
||||
|
При измерении высоты |
24-бит |
||||
|
Автоматические функции |
AAG (Автоусиление), Автофокус, RPD |
||||
|
Характеристики лазера |
Длина волны |
Фиолетовый лазер, 408 нм |
|||
|
Мощность |
0.9 mW | ||||
|
Класс лазера |
JIS Class 2 (C6802) |
||||
|
Светопринимающий элемент |
PMT (Фотоэлектронный умножитель) |
||||
|
Источник света для оптического наблюдения |
Лампа |
100 Вт галогенная лампа |
|||
|
Параметры цветной камеры для оптических наблюдений |
Формирующий изображение элемент |
Цветная CCD матрица |
|||
|
Автонастройка |
Усиление, Скорость затвора |
||||
|
Блок обработки данных |
ПК, поставляемый KEYENCE c VK-9700 (ОС: Windows XP 32 bit / Windows Vista 32 bit) |
||||
|
Вес |
Микроскоп |
Прим. 26 кг (Измерительная головка: прим. 10 кг) |
|||
|
Контроллер |
Прим. 11 кг |
||||
Обратная связь
Характеристики
|
Тип
|
Прямые |
|
Область применения
|
Материаловедение |
|
Метод исследования
|
Светлое поле, Темное поле, Фазовый контраст, Флуоресцентный, ДИК, Поляризация |
|
Источник света
|
Галогенная лампа, Ртутная лампа |
|
Объект исследования
|
Металлы / материалы, Микроэлектроника |
